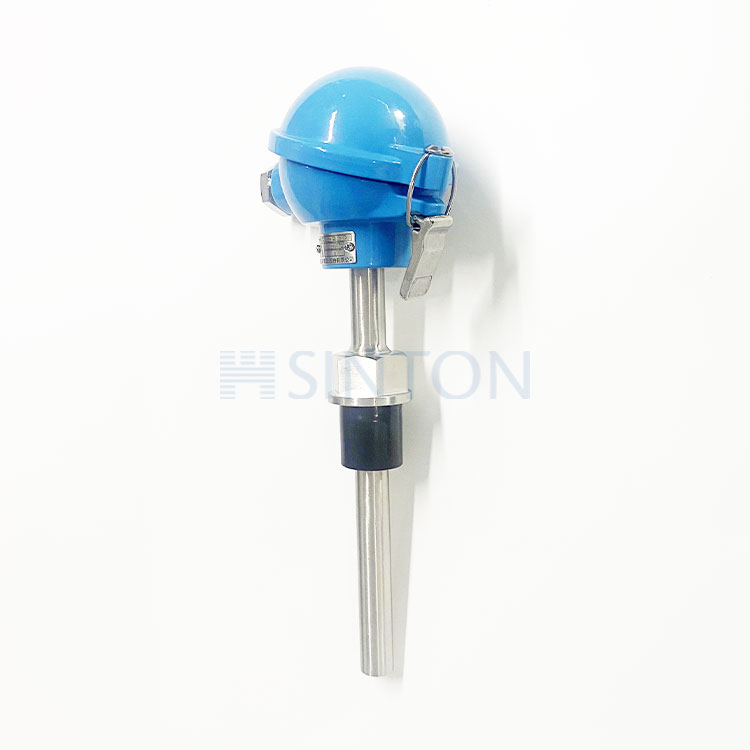

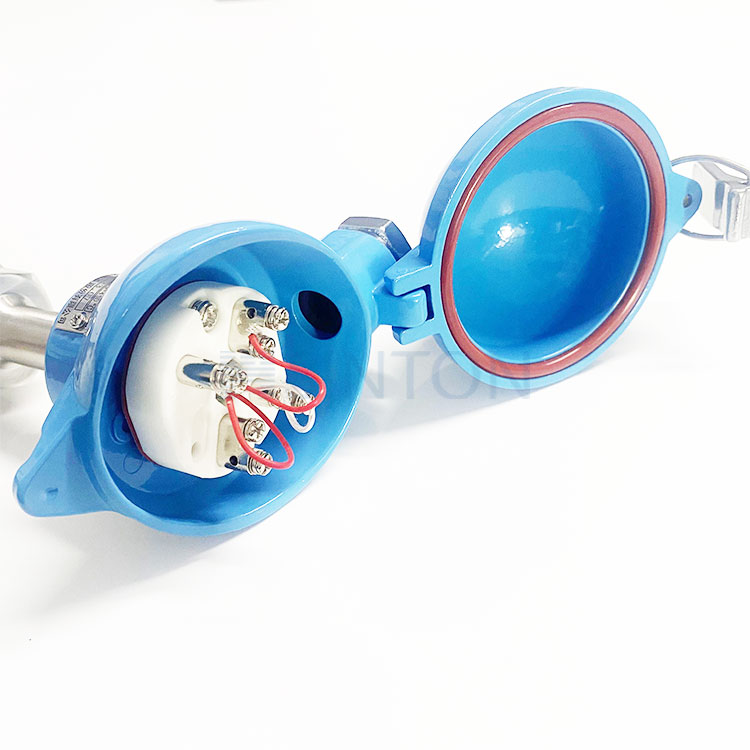

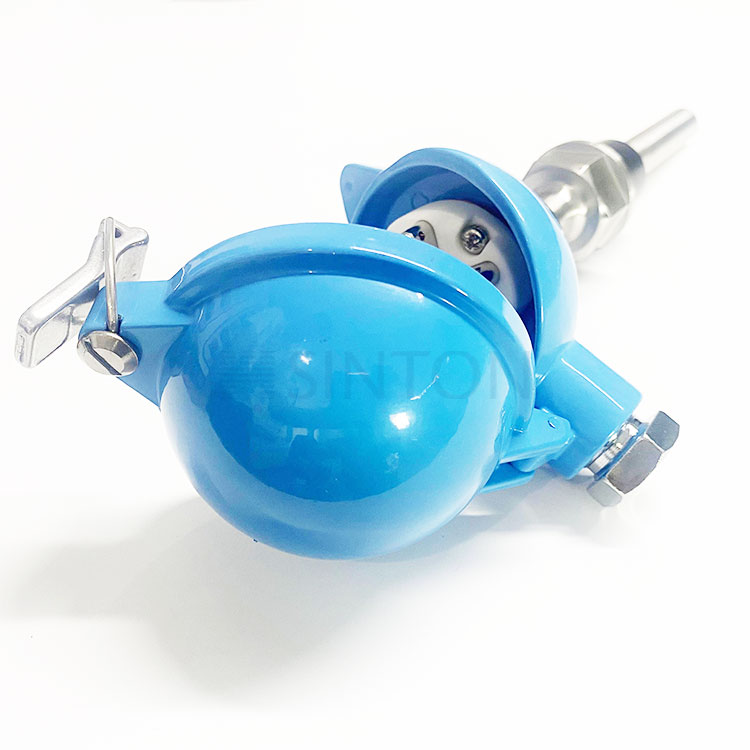

Pt100 ভারবহন তাপমাত্রা সেন্সর

pt100 ভারবহন তাপমাত্রা সেন্সর সেন্সিং উপাদান হিসাবে প্ল্যাটিনাম প্রতিরোধের তাপমাত্রা সেন্সর ব্যবহার করে। PT100 হল একটি সাধারণভাবে ব্যবহৃত তাপমাত্রা সেন্সর যার প্রতিরোধ ক্ষমতা তাপমাত্রার সাথে পরিবর্তিত হয় এবং ভাল রৈখিক বৈশিষ্ট্য এবং স্থিতিশীলতা রয়েছে। এর কাজের প্রক্রিয়া নিম্নরূপ।
মৌলিক নীতি: PT100 সেন্সর তাপমাত্রা পরিমাপ করতে তাপমাত্রার সাথে পরিবর্তন করতে প্ল্যাটিনাম ধাতুর প্রতিরোধের ব্যবহার করে। তাপমাত্রার সাথে প্লাটিনামের প্রতিরোধ ক্ষমতা বৃদ্ধি পায়। এই পরিবর্তন অ-রৈখিক এবং আন্তর্জাতিক মান মেনে চলে।
তাপমাত্রা-প্রতিরোধের সম্পর্ক: PT100 সেন্সরের অপারেশন এর তাপমাত্রা এবং প্রতিরোধের মধ্যে সম্পর্কের উপর ভিত্তি করে। ওহমের সূত্র অনুসারে, যখন PT100 সেন্সরের মধ্য দিয়ে বিদ্যুৎ প্রবাহিত হয়, তখন তাপমাত্রার পরিবর্তনের সাথে প্রতিরোধের মান পরিবর্তিত হয়।
পরিমাপ সার্কিট: PT100 সেন্সর সাধারণত একটি পরিমাপ সার্কিটের সাথে সংযুক্ত থাকে। পরিমাপ সার্কিট PT100 সেন্সরের মাধ্যমে একটি ধ্রুবক প্রবাহ প্রয়োগ করে। পরিমাপ সার্কিট ভোল্টেজ পরিমাপ করে সেন্সরের প্রতিরোধের পরিবর্তন সনাক্ত করে।
রেজিস্ট্যান্স-তাপমাত্রার রূপান্তর: পরিমাপ সার্কিট PT100 সেন্সরের রেজিস্ট্যান্স মানকে সংশ্লিষ্ট তাপমাত্রার মানের মধ্যে রূপান্তর করে। একটি লুকআপ টেবিল, রৈখিক ইন্টারপোলেশন বা গাণিতিক সূত্র সাধারণত তাপমাত্রার প্রতিরোধের রূপান্তর অর্জন করতে ব্যবহৃত হয়।
আউটপুট সংকেত: রূপান্তরিত তাপমাত্রার মানটি সেন্সরের আউটপুট সংকেত হিসাবে ব্যবহৃত হয়, সাধারণত একটি এনালগ ভোল্টেজ সংকেত বা নিয়ন্ত্রণ ব্যবস্থা বা প্রদর্শনের দ্বারা ব্যবহারের জন্য একটি ডিজিটাল সংকেত আকারে।
